AFC系列逆流闭式冷却塔

AFC-25

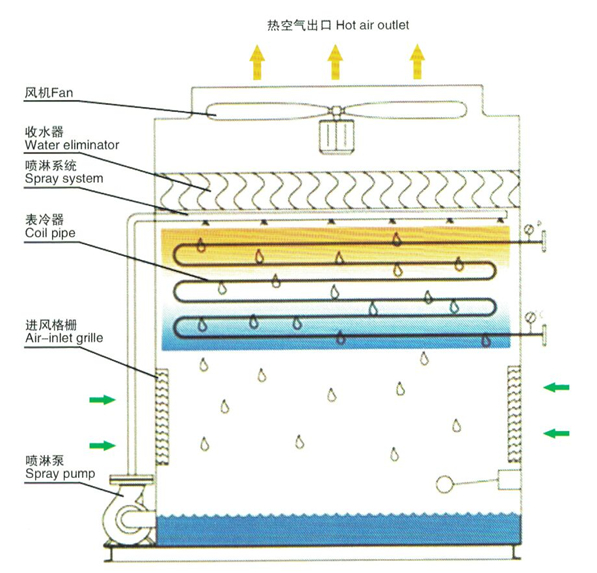

运行原理

闭式冷却塔利用蒸发时吸收热量的原理而使冷却液体冷却。喷淋水(冷却水)贮于冷却塔底部,工作流体(软化水或其他液体)在闭式冷却塔的散热盘管内进行封闭循环,喷淋水由喷淋系统泵经水分配系统和喷淋嘴淋在盘管表面一部分水被蒸发,吸走热量,从而降低管内工作流体的温度。热空气中的水和未蒸发的水被挡水板截住并流经PVC热交换层,PVC热交换层中的水被流过的空气冷却,温度降低,落入底下水盘,由水泵再循环至水分配系统,又回淋到盘管上,如此进行循环冷却。

产品特点

◆1、结构紧凑

逆流塔相比较横流的形式,产品结构更紧凑,有更多的盘管散热面积布置,更适用于温差较小的低温度冷却项目。该产品入市较早,我们长期的市场工程经验,不断的改型,节约更多的空间来增加散热面积,减少占地面积,为此还大量生产微型塔,最小的仅为6t/h的冷量。

◆2、更完美的细节

逆流塔的原材料使用与复合流一致,对于任何一个环节,我们都做到精益求精,例如脱水器和排风格栅,脱水器的好处不影响散热效率,但是水分的过多蒸发导致喷淋水质的变化,进风口即使留空也未影响散热效率,但是更好地防水溅,防灰尘,防阳光直射,这就需要有合适的进风口设置,所有这些细节,逆流式闭式冷却塔做到更完美。

◆3、可供辅助配套

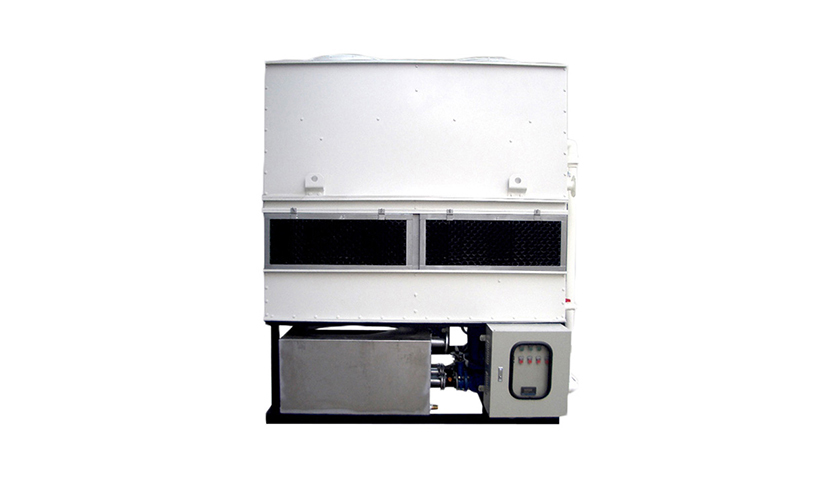

对于一些小型冷却项目,我们把小型逆流闭式塔与循环水泵,循环水箱及控制系统制作连接在一起,方便用户对产品的使用。

◆4、使用范围

由于结构紧凑,小机型还可放置于车间内,因此例如中频电源冷却,机械水套的冷却就比较适用;单位空间内的散热面积较大,因此对于温差较小(例如37-32℃)的项目特别适用,例如水源热泵机组群的冷却。

产品参数

型号冷却能力 Kcal/h冷却水量
    m3/h
风机、电机喷淋泵配管尺寸 外形尺寸(mm) 重量(kg)
风量 m3/h电机  KW 喷淋量m3/h功率   KW进/出水运输重运行重
AFC-6T300006120000.756.30.75DN5016009001850350650
AFC-10T5000010120000.756.30.75DN50160090014850400720
AFC-15T750001510000*20.55*2110.75DN65230010202157520940
AFC-20T1000002010000*20.55*2110.75DN652300102021575801050
AFC-25T12500025300002.2250.75DN5015001850300010451770
AFC-30T1500003016800*21.1*222.31.1DN802800117023008801850
AFC-40T2000004016800*21.1*222.31.1DN802800117026009602050
AFC-50T25000050500004501.1DN8020002350320017602870
AFC-60T3000006022000*21.5*244.72.2DN10028001250285011502400
AFC-70T3500007022000*21.5*2503DN10028001500320014002870
AFC-80T40000080700005.5751.5DN10020002950335026504500
AFC-100T500000100900007.51002.2DN12525002950350035305200
AFC-125T625000125125000111002.2DN12525002950380039005900
AFC-150T7500001501300005.5*21501.5*2DN100*240002450350055707960
AFC-175T8750001751800007.5*22002.2*2DN100*240002950350060008500
AFC-200T10000002001800007.5*22002.2*2DN125*2500029503500650010000
AFC-250T12500002501950005.5*32501.5*3DN100*3600029503500950015850
AFC-300T15000003002700007.5*33002.2*3DN125*36000345035001000016500
AFC-350T17500003003600007.5*44002.2*4DN100*48000345035001150020500
AFC-400T20000003003600007.5*44002.2*4DN125*48000345035001250022000
