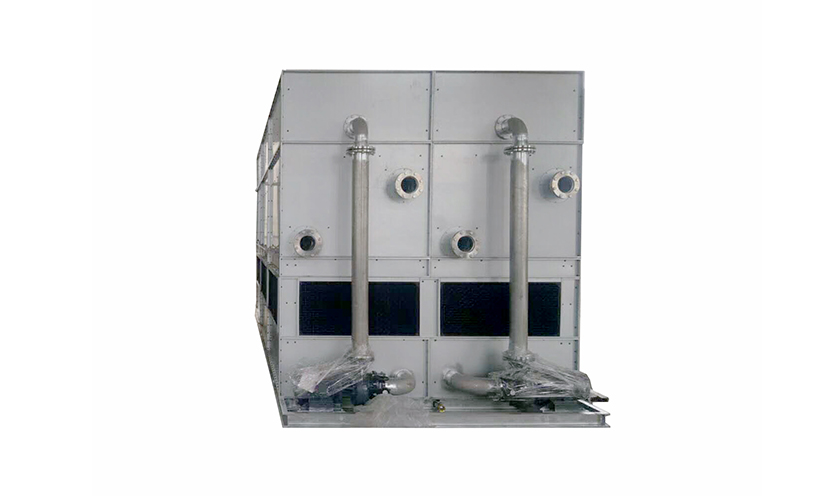

AHC系列闭式横流冷却塔

AHC-300

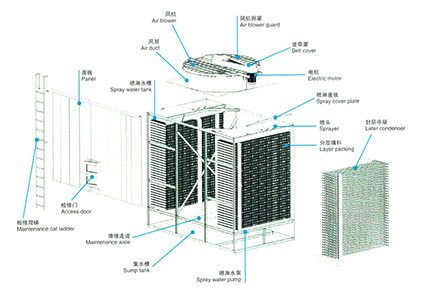

运行原理

  内循环水系统:盘管内被冷却后的循环水从塔体流出,由系统循环水泵送往热源(被冷却设备),经过换热升温的循环水再进入盘管冷却。
  外循环水系统:外部喷淋水通过与盘管和填料接触换热达到冷却盘管内部循环水的目的后,落入下部水槽,由喷淋水泵送至喷淋水槽再次循环。
  内循环被冷却水通过盘管与管外喷淋水和空气进行热质交换,避免了被冷却水与空气直接接触而导致的水质污染。由于喷淋水经过了PVC填料预冷却,其换热效果更加明显。

产品特点

◆采用橫流式却方式,漂水率极低;

◆内部空间较大,维修非常方便

◆全封闭式循环,杜绝杂物引起的堵塞;

◆热交换器采用积木式叠加方式,可一层层安装与拆卸;

◆采用热水循环,无水垢生成;

◆不需水池,占地小,易址方便

◆自动数显温控,节能环保;

◆操作简单,维护成本低廉。

产品参数

型号冷却能力外形尺寸风动系统喷淋泵设备接口管径重量噪音值
最大流量排热功率长*宽*高风叶直径电机功率风机风量水泵功率进出水口溢水口排污口补水口自重运行重标准点
m3/hKWmmmmKWm3/hKWmmmmmmmmKGKGdB(A)
AHC-10D10581800*1500*2080700*20.55*26400*20.75DN65DN25DN25DN25640173058
AHC-15D15871800*1500*2300750*20.75*29500*20.75DN65DN25DN25DN25710188059
AHC-20D201161800*1500*2550800*20.75*212500*20.75DN80DN25DN25DN25810192060
AHC-30D301742000*1800*2680800*21.5*219000*20.75DN80DN25DN25DN25920232061
AHC-40D402322500*1800*27301000*21.5*225500*21.1DN100DN32DN32DN321200286061
AHC-50D502902500*2000*29301000*21.5*232000*21.5DN100DN32DN32DN3213380320061
AHC-65D653782650*2300*29501200*22.2*241500*21.5DN100DN32DN32DN321620398062
AHC-80D804653300*2300*31001200*23*250000*22.2DN125DN40DN40DN402280533062
AHC-100D1005814000*2600*31501500*24*264000*23.7DN125DN40DN40DN402800715063
AHC-125D1257274500*2700*32001500*25.5*280000*23.7DN150DN40DN40DN403290778063
AHC-150D1508725000*3200*39401500*33*364000*35.5DN150DN40DN40DN403880980063
