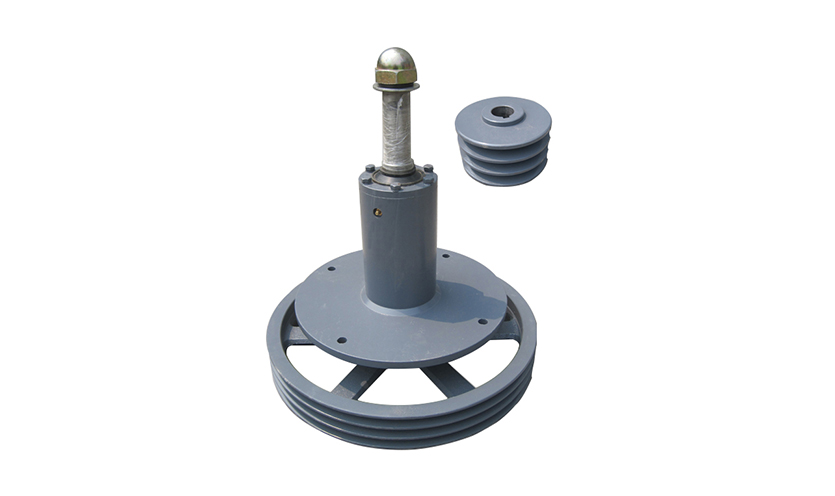

皮带轮减速机

运行原理

减速机一般用于低转速大扭矩的传动设备，把电动机、内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

产品特点

1. 皮带轮传动能缓和载荷冲击；

2. 皮带轮传动运行平稳、低噪音、低振动；

3. 皮带轮传动的结构简单，调整方便；

4. 皮带轮传动对于皮带轮的制造和安装精度不象啮合传动严格；

5. 皮带轮传动具有过载保护的功能；

6. 皮带轮传动的两轴中心距调节范围较大。

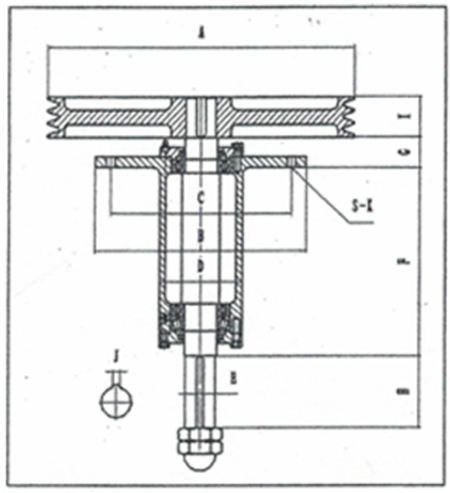

产品参数

代号	说明	1#A	2#A	3#C	4#C	5#C	6#C
A	皮带轮直径	356	508	508	600	660	660
B	法兰直径	350	350	350	450	520	520
C	安装布孔直径	300	300	300	400	470	470
D	箱体直径	120	138	138	138	170	170
E	风机安装轴直径	34	38	50	50	60	60
F	法兰与风机距离	220	240	300	300	300	300
G	法兰与皮带轮距离	50	55	50	62	62	62
H	轴径长度	80	105	115	138	145	145
I	皮带轮厚度	50	45	65	85	105	125
J	平键规格	8	10	12	12	12	12
S-K	安装孔个数	4-Φ14	4-Φ14	4-Φ14	4-Φ14	4-Φ14	4-Φ14
L	皮带槽型/槽数	A3	B2	B3	B4	B5	B6
选用轴承		208	209	211	211	214	214
		208	209	211	211	214	214
		7208	7209	7211	7211	7214	7214

代号	说明	4#	5#	6#	8#	10#	12#
A	皮带轮直径	305	350	456	458	608	660
B	法兰直径	225	305	350	450	490	490
C	安装布孔直径	200	265	300	390	450	450
D	箱体直径	84	95	138	138	170	170
E	风机安装轴直径	28	34	38	50	50	60
F	法兰与风机距离	168	173	201	213	310	310
G	法兰与皮带轮距离	50	55	60	60	62	62
H	轴径长度	76	78	105	120	135	145
I	皮带轮厚度	43	45	67	85	91	111
J	平键规格	8	8	8	12	12	12
S-K	安装孔个数	4-Φ12.5	4-Φ12.5	4-Φ14	4-Φ16	4-Φ16	4-Φ16
L	皮带槽型/槽数	B2	B2	B3	B4	B4	B5
选用轴承		307	208	209	211	212	213
		307	208	209	211	212	213
		7307	7208	7209	7211	7212	7213
