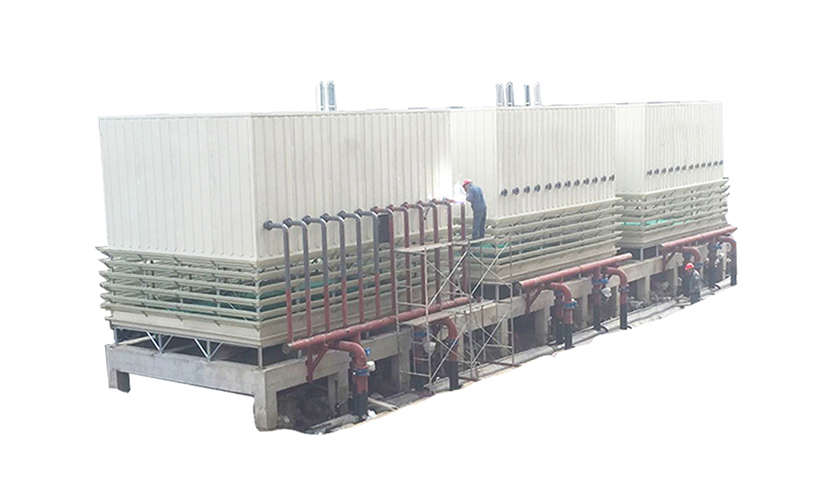

AW 系列无风机科技冷却塔

AW-300

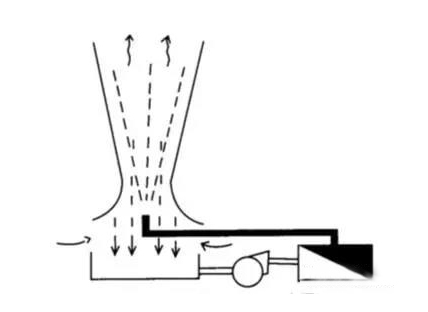

运行原理

无风机冷却塔也叫无动力冷却塔。无风机塔利用特殊结构的喷嘴和扩散器,将循环冷却水喷射成为细微的水滴(水滴的粒径几乎小于50um),这些水滴与吸热上升的空气接触时,增加了接触面积,在混合过程中发生动能转化,从而能有效的进行换热,冷却水落至填料层后与进入塔内的空气进行二次热交换来完成冷却水散热量的要求。

产品特点

1.    热力性能良好

AW冷却塔利用特殊结构的喷嘴和扩散器,使喷出的水与空气充分接触,在接触混合过程中,发生热交换,冷却水回落至填料层后,与进入塔内的空气进行第二次热交换,两次热交换使AW冷却塔获得了良好的热力性能。

2.    省水,飞溅少

AW冷却塔因以流体动能转换装置取代风机,塔体出风口的结构是非溅缩式的,排风速度比传统式冷却塔小60%以上,再配合效果的多维收水器,使排出气流的带水量远远小于传统式冷却塔。AW冷却塔的水飞溅损失为0.001%-0.009%(视喷嘴压力),省水量十分可观。由于挡水器采用结构特殊,即使有微量的水滴飞溅,水滴的粒径也小于50um,可悬浮空气中,并能瞬间蒸发消失,不会影响周边环境。

3.    超低噪音、无振动

传统式冷却塔的主要噪声源是风机叶轮旋转时产生的以中低频率为主的空气漩涡噪声和电机及传动机构运转时产生的机械噪声。这是传统式冷却塔一直难以解决的危害环保问题。AW型冷却塔为无风机塔,全塔均由静态部件组成,运转噪音达到国家标准GB7190.1-2008规定的超低噪音型冷却塔指标,为超低噪音型冷却塔(C型塔),AW型冷却塔运转时不会产生振动,因此无需安装减振器。相对于传统式冷却塔,模板设计负载亦降低很多。

4.    维护简单、费用低廉

风机、电机和传动机构等活动部件是传统式冷却塔最易出故障的部位,AW冷却塔因无这些活动部件,因而没有突然停机检修而影响主机运行的困扰,也免去了机械设备的维修费用。在日常的维护工作中只要注意保持循环冷却塔的清洁即可。

5.    结构模组化

AW冷却塔采用单元模组化设计,各种不同规格的塔体均由基本单元体排列组合而成,实现了高度的标准化生产,使产品的性能和质量稳定可靠。除产品样本中所列出的标准规格除外,亦可根据用户现场的地面和空间条件做弹性排列组合,并可容易的拆解和排列组合,或随意增加容量。


产品参数

机型标准水量外形尺寸水槽位置制品重量(KG)运转重量(KG)
高度
宽度长度
水吨冷吨WB28℃WB27℃H1HWLL1L2
5080505521004400240018001300
7101965
6510065742100440024002400650
9752480
80125809221004400240030001250
12803030
10015010011122804580240036001250
13903395
12520012514722804580240048002450
17404240
15022515016622804580240054003050
19304710
17525017519422805180480030001250
21305170
20030020023322805180480036001250
25706110
25040025027222805180480042002450
29507010
30045030035022805180480054003050
37208780
35050035038831805480480060002450
4109690
400600400466318054804800720024502450480011850
450700450504318054804800780018501850525012850
500800500543318054804800840024502450556013680
6009006006983180548048001080030502450709017210
70010007007763180548048001200030503650791019070
