AD系列大型冷却塔

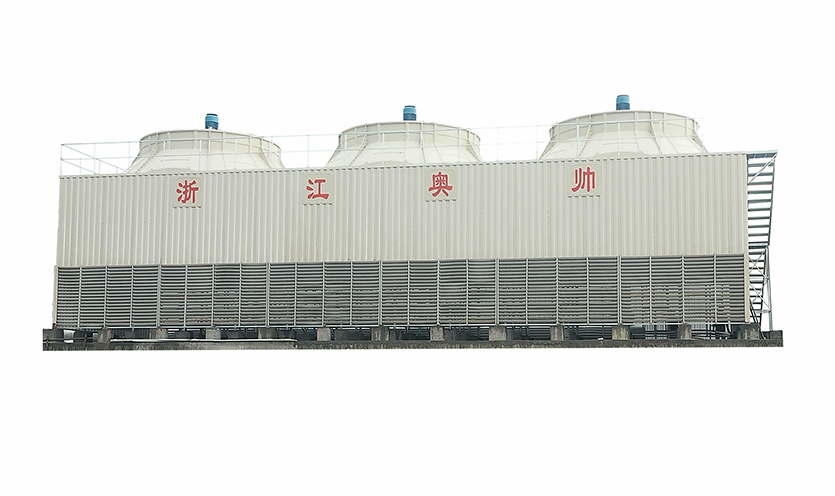

AD-NG-2400

运行原理

运行原理:逆流式冷却塔工作原理,是指热水从上向下穿过填料,而空气从下向上流动方向呈近乎180°的一种冷却塔。

产品特点

1、塔体框架采用大跨距钢框架结构,塔体围护采用FRP材质,外形紧凑协调,根据周围建筑及设备的布置特点设计设备色调,外观典雅大方;

2、采用中国建筑科学研究院PKPM软件进行结构设计,稳定坚固,振动小,安全可靠;

3、整体结构优化设计,塔内梁柱端面设计和空间布置在充分保证塔强度和稳定性的前提下,充分考虑到布水均匀性和配风低阻力的要求,尽可能采用小阻力截面,有效降低塔内阻力,提高冷却效果;

4、采用钢框架结构,立柱底部采用焊接工艺,使结构本身具有良好的整体刚度,有效抵御由运行过程中振动的影响以及地震区的地震作用;

5、收水器上部合理设计,保证通过填料和收水器后的湿热气流平稳顺滑地进入风筒;

6、塔顶平台风筒支撑圈梁迎风面流线型设计,确保风机入口气流具有良好流态;

7、风机叶片旋转平面距塔体结构十字梁,使结构十字梁对风机入口气流的扰动降至最低;

8、 配有上塔扶梯、风机检修平台、塔内检修通道等,保证冷却塔的全天候运行和正常的维护管理;

9、塔顶平台采用内排水技术,保证塔体外形整洁美观。

产品参数

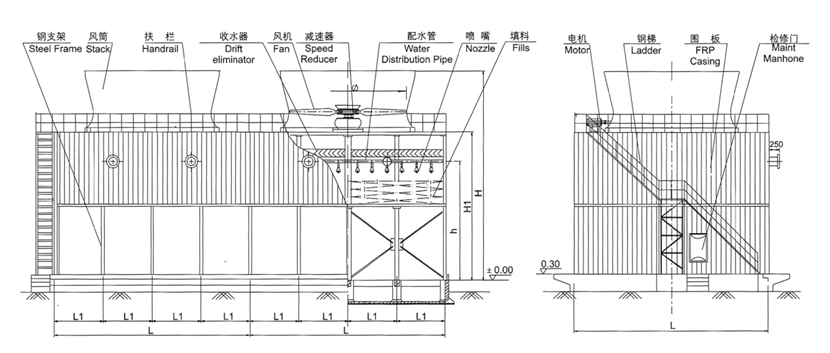

塔型处理水量m3/h单塔外形尺寸风机电机功率(KW)配水系统重量H1高度噪音dB(A)
宽L(mm)高H(mm)风量K(m3/h)风机直径(mm)进水管DN(mm)进水高度(mm)进塔水压(Kpa)自重运行重
AD-NG-800800720078005004700302X25048001515.523.1550071
AD-NG-10001000800084006604700372X30052001521.231.2610072
AD-NG-12501250900088008205500452X30052001527.240.1620072
AD-NG-1500150010000960010006000552X3505600153.649.9680073
AD-NG-20002000118001030013507320902X40057001644.767.2720073
AD-NG-250025001300011100175080001102X40060001652.878.3750074
AD-NG-300030001420011620200080001322X4506200166393.6800074
AD-NG-350035001560012460230085301602X35068001873.8105.5880075
AD-NG-400040001650013260255091401602X35071001885.622.3930075
AD-NG-450045001740013460295091402002X40073002093.7140.79500≤75
AD-NG-500050001860014160315097502202X400750020104158.210000≤75
