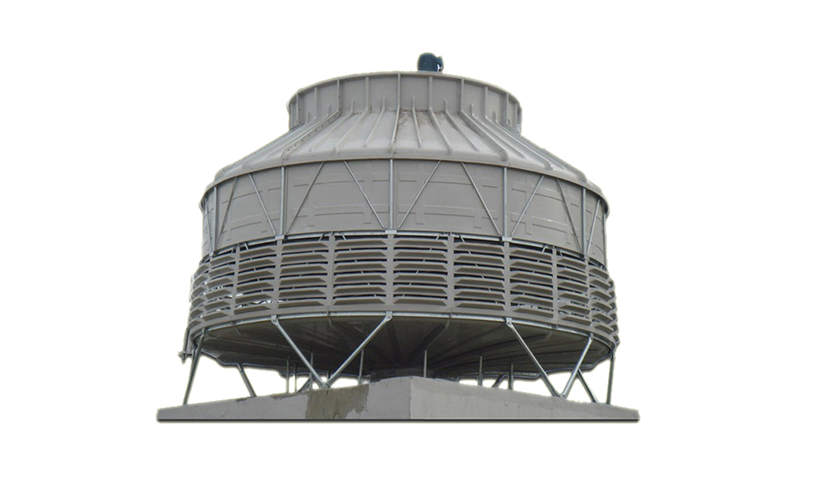

AB系列圆形逆流式冷却塔

AB-300~AB-500

运行原理

圆形逆流式冷却塔的工作原理:热水通过水泵以一定的压力经过管道将循环水压至冷却塔的布水系统内,通过布水管上的小孔将水均匀地播洒在填料上面;干燥的低晗值的空气在风机的作用下由底部入风网进入塔内,热水流经填料表面时形成水膜和空气进行热交换,高湿度高晗值的热风从顶部抽出,从而降低水温。

产品特点

1.   塔体:采用FRP复合材料制成,表面胶衣采用进口原料,其色种内含有抗紫外线稳定剂,表面光滑,耐老化。

2.   风机:选用大弦长,空间扭曲,前倾式叶型冷却塔专用风机,风速均匀,动压低,节能,低噪音,并可改变风叶角度,满足工艺要求。

3.   电机:采用全密封式冷却塔专用风机,防水性能极佳。

4.   填料:圆形逆流式填料散热面积增长系数大,水流分布性能好,散热性能高。

5.   布水系统:采用旋转管式布水,分水装置采用ABS或者尼龙铜或铝合金制成经久耐用,散水均匀供水压力低。

6.   钢件:均采用除锈热浸镀锌处理,耐腐蚀,高强度,易装配。

7.   所有圆形冷却塔外接管索结,法兰均釆用ABS或者金属件,耐黁损和耐腐蚀,大大延长了冷却塔的使用寿命。

8.   AB系列冷却塔的生产“奧帅”按CTl标准建立的热性能综合检测试验中全面通过热力测试。并完全通过ISO9001质保体系。




一、基础图纸


image001 - 副本.png




二、AB系列冷却塔噪音级


噪音 - 副本.jpg


三、AB系列选型图


AB系列选型图 - 副本.jpg


四、冷却塔安装、运行注意事项:

场地选择

1、冷却塔应安装于通风良好的场所,冷却塔的进风口与建筑物应保持一定的卸离,确保冷却;

塔进风量不受影响,避免冷却塔排出的湿热空气回流而影响其热力性能;

2、冷却塔安装位莤必须远离尘垢密集或有酸性气体存在之场所;

3、冷却塔安装位置必须远离烟囱或其它热地区。

安装要领及管道配置

1、冷却塔安装必须保持水平,不能倾斜,同时基础螺栓与水盘铁脚必须锁紧结合之;

2、冷却塔塔体顶部及塔内不准使用电焊、电焊等,以免失火;

3、循环水泵吸入口应放置于冷却塔集水盘标准水位以下的位置:冷却塔的出水管之管路配置绝对不能高于集水盘最高水位;

4、冷却塔安装位置必须预留空,足够配管与主机相连接;

5、冷却塔电机接线后,应对接线孔进行密封处理,以免进水。

运行、保养管理

1、运行前,需将冷却塔内部杂物清除干净;

2、传动皮带过紧会导致轴承损坏,过松则会导致皮带打滑发热从而降低耐久力;

3、冷却塔经过一个星期运转后,必须重新更换循环水,以便清除管路中之尘垢杂物;

4.冷却塔经过5~6天的运转,若皮带出现松弛的话需重新调整皮带的松紧度;

5、冷却塔若长期停机时,应松开皮帶,使之避免承受不必要的张力;

6、冬季,冷却塔若停止运行时,必须将管路之循环水全部排除,避免冬季结冰造成龟裂。

冷水盘之排水管随时打开,以使雨水、溶雪能够流出;

7、日常运行时,应留意冷却塔底盘中的水位,冷水盘水位需保持一定高度

8.冷却塔在停机一段时间后重新远转,此时必须检查电机绝缘是否正常

产品参数

     参数                           型号流量
    m3/h
进塔水压风机直径
    mm
理论风量
    m3/h
电机功率
    (KW)
外形尺寸(mm)标准型低噪音型
    (L)
塔高最大外径重量(kg)重量(kg)
(H)Dmcm净重运行重净重运行重
AB-661.258434000.1814109305313361148
AB-881.358445000.1815609305613964156
AB-10101.458457000.18167010207520085221
AB-15121.476068000.37170011008421994241
AB-18161.676091000.3717801250110365124295
AB-20201.7760113000.3717801400140300158334
AB-25251.7760150000.5519601400160364174404
AB-30301.7844170001.119801620165369185410
AB-40401.8844210001.120101840165369192430
AB-50501.8844230001.122101840191433215481
AB-60601.91000280001.524002000368730412810
AB-70702.31190330001.525302230423753476839
AB-80802.41470450002.22680250060710236801137
AB-1001002.61470500002.22820290069511307761255
AB-1251252.818005700043130330090815889541625
AB-1501503.01800700004335033001015203510622112
AB-1751753.01800850004367036001310254014682857
AB-2002003.31800990004390040001613311717973671
AB-2252253.524001130005.5416545001796346519873866
AB-2502503.824001420005.5429045002121387623704301
AB-3003004.0300017100011443549002235399024954426
AB-3503504.2300021000011473553002420610127026751
AB-4004004.5340022800015482061003153813535928597
AB-4504504.7340028500015482061003347933237419855
AB-5005005.0370034200018.551456800386010970427611643
AB-6006005.2370040000018.551456800408411679445711738
AB-7007005.242004560002257328000546013254616714044
AB-8008005.442005700002260508000607414574644515538
AB-100010005.850007120003063908880731515110745016245
